风机参数及型号介绍

风机很多人都知道是用途非常广泛的一类机械,但对于刚接触风机这个行业,或者是初来乍到的小白对风机的型号和参数根本一窍不通,这就增加了在理解与选购方面的难度,要知道风机上的字母都是代表不同的型号,也会有想对应的参数,它们应用在不同的环境,今天天津风机厂家为大家简单介绍下各个型号的意义:

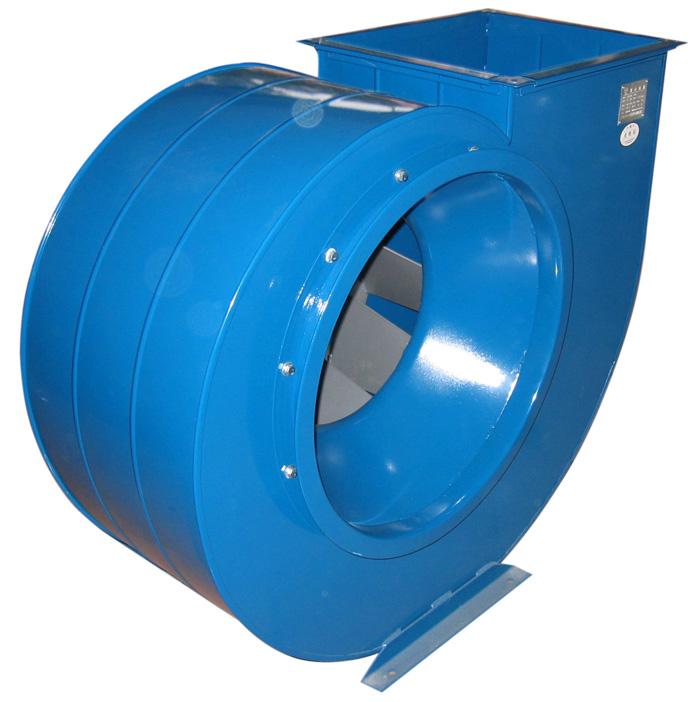

1、离心式风机

离心风机型号是由基本型号和补充型号组成。 如果风机的基本型号相同, 而用途不同时, 为方便区别, 在基本型号前加“G”或“Y”等符号。 “G”表示送风机又叫鼓风机, “Y”表示引风机。补充型号由两位数字组成。第1位数字表示风机进口吸入型式, 以“0”、 “1 ”、 “2”表示, 其中“0”代表双吸风机; “1 ”代表单吸风机; “2”代表两级串联风机。第二位数字代表设计序号。 风机型号完整的表示方法就包括: 名称、 型号、 机号、 传动方式、 旋转方向、 出口位置等部分。


例如:W9-26№16D

第1个位置代表风机的用途W高温 F防腐 B防爆 ...

第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压

第三个位置连接符号

第四个位置,代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量 第五个位置 数学符号

第六个位置 代表风机叶轮直径 16叶轮直径1.6米 12叶轮直径1.2米 10叶轮直径1.0米

给大家举个例子:

如风机上出现这类字眼5-61 No3A

风机型号:5-61

5代表压力系数

61代表风量系数

No 是几号的意思

3代表叶轮直径(300mm)

A 传动方式

电机与风机直连

离心风机的型号

由基本型号和补充型号所组成。

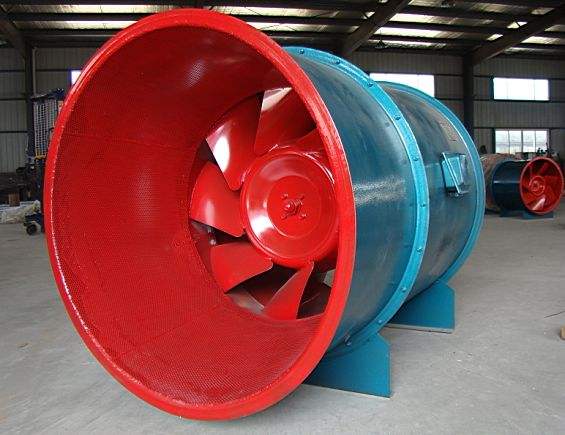

2、轴流式风机

根据轴流风机的特性做出以下分类:

按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机,PVC风机,镁合金风机、铝风机、不锈钢风机等等。

按用途分类:防爆风机、防腐风机、防爆防腐、专用轴流风机风机等类型。

按使用要求分类:管道式、 壁式、岗位式、固定式、防雨防尘式、移动式、 电机外置式等。

按安装方式可分为:皮带传动式、电机直联式。

可用于冶金、化工、轻工、食品、医药设备、机械设备及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。

轴流风机型号200FZY4-D:200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机。



3、回转风机

利用转子旋转改变气室容积来进行工作。常见的品种有罗茨鼓风机、回转压缩机。设计转子在缸体内偏心旋转,油润滑,低转速,,风量范围: 每分钟0.31立方米至每分钟5.41立方米,压力范围:9.8千帕至49千帕的变容压缩的低噪音鼓风机称之为回转式风机。
